Kecepatan Refresh ESL dan Performa Tampilan

Kendala Mendasar

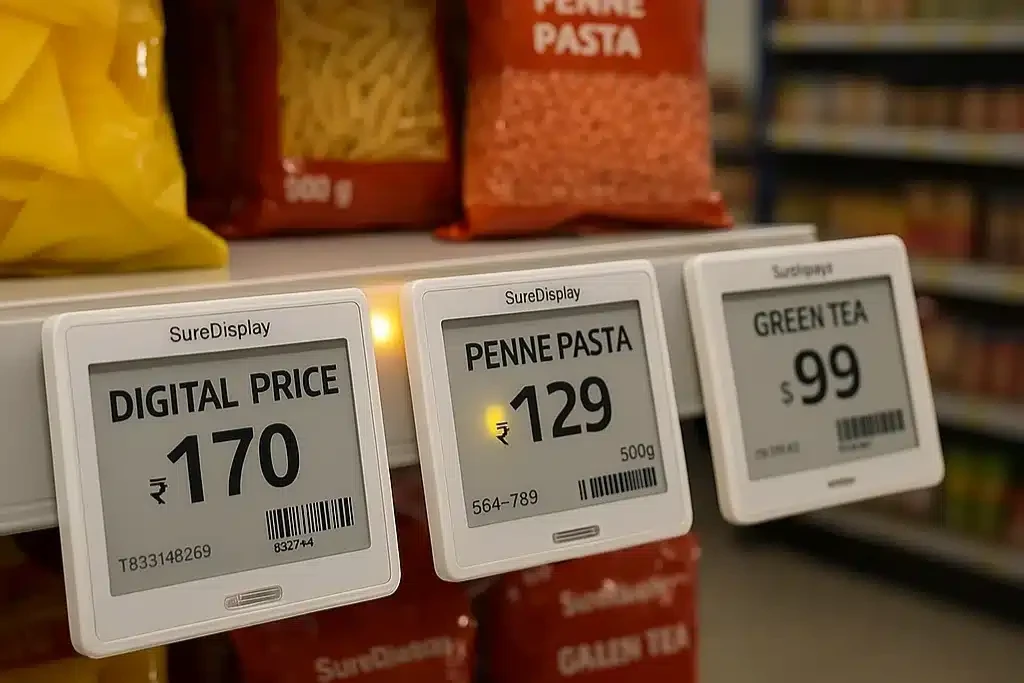

Label Rak Elektronik beroperasi di bawah batasan fisik yang tidak dapat dikaburkan oleh pemasaran apa pun:partikel elektroforesis bergerak melalui cairan kental, dan cairan kental menolak gerakan. Tidak ada pembaruan perangkat lunak yang dapat memperbaikinya.

Kecepatan refresh ESL-biasanya300 md hingga 2000 mduntuk pembaruan layar penuh-muncul langsung dari waktu yang dibutuhkan partikel titanium dioksida dan karbon hitam bermuatan untuk bermigrasi melalui pelarut hidrokarbon di bawah medan listrik yang diterapkan. Partikel-partikel tersebut menghadapi gaya tarik (Stokes tarik, jika Anda menginginkan istilah teknisnya, matematika di baliknya kurang penting daripada efek praktisnya: partikel melambat dalam cairan kental). Mereka berinteraksi secara elektrostatik dengan partikel tetangga. Mereka menempel pada dinding kapsul setelah istirahat lama.

Setiap milidetik waktu penyegaran mencerminkan peristiwa-skala molekuler nyata yang terjadi di dalam jutaan mikrokapsul secara bersamaan. Mereka yang berasal dari latar belakang LCD atau OLED harus meninggalkan model mental tersebut sepenuhnya. Ini bukan tampilan yang "memindai" piksel dengan elektron. Ini adalah sistem elektrokimia yang secara fisik memindahkan materi.

Bentuk Gelombang Penggerak: Tempat Rekayasa Bertemu Elektrokimia

Itubentuk gelombang penggerakdi sinilah upaya optimasi dikonsentrasikan secara intensif. Ini adalah rangkaian tegangan-waktu yang harus mencapai empat tujuan secara bersamaan: menghapus gambar sebelumnya, mengaktifkan partikel lambat, menetapkan skala abu-abu referensi, dan menulis gambar baru-semuanya sambil meminimalkan konsumsi daya, artefak berbayang, dan total durasi penyegaran.

Penghapusandatang lebih dulu. Layar menggerakkan semua piksel ke kondisi optik seragam, biasanya berwarna putih. Mengapa repot-repot? Karena partikel EPD menunjukkan perilaku yang bergantung pada jalur. Piksel yang bertransisi dari hitam ke abu-abu mengikuti lintasan yang berbeda dengan piksel yang bertransisi dari putih ke abu-abu. Hal ini menjadi jelas selama penerapan awal ketika pelanggan mengeluhkan rendering skala abu-abu yang tidak konsisten. Penghapusan memaksa semua piksel ke titik awal yang sama, menghilangkan ketergantungan pada kondisi awal.

Pengaktifanmengikuti tegangan bolak-balik-frekuensi tinggi-(±15V pada 50-100Hz) yang menggerakkan partikel di antara titik optik ekstrem. Proses ini mengguncang partikel-partikel lepas yang menjadi nyaman. Partikel yang tetap diam akan meningkatkan daya rekat permukaan pada dinding kapsul dan partikel di sekitarnya. Pengujian mengungkap durasi aktivasi optimal dengan menganalisis titik belok kurva kecerahan-versus-waktu-saat yang tepat ketika mobilitas partikel mencapai respons maksimum. Bergerak lebih pendek dan partikel yang lamban akan tertinggal. Berjalan lebih jauh dan tenaga akan terbuang sia-sia.

Lalu datangreferensi pembentukan skala abu-abu. Layar menciptakan status referensi putih yang seragam karena akurasi skala abu-abu EPD sangat bergantung pada permulaan dari garis dasar optik yang diketahui. Khususnya, memasukkan interval tegangan nol-singkat setelah fase ini akan meningkatkan konsistensi skala abu-abu. Partikel-partikel tersebut memerlukan waktu untuk menjadi stabil sebelum diminta untuk mencapai posisi tengah yang tepat.

Akhirnya,penulisan gambar. Tegangan dan durasi spesifik-piksel mendorong partikel ke posisi target. Skala abu-abu 16-tingkat memerlukan kontrol yang tepat terhadap distribusi vertikal partikel dalam setiap mikrokapsul-partikel di permukaan atas menghasilkan warna putih, di bagian bawah menghasilkan warna hitam, dan posisi tengah menghasilkan abu-abu.

Mendorong Menuju 300ms

Seberapa cepat sistem ESL bisa berjalan? Optimalisasi bentuk gelombang yang agresif telah dibuktikanPengurangan 180msdalam durasi fase aktivasi danPengurangan 120msdalam fase skala abu-abu referensi. Keuntungan ini berasal dari beberapa teknik yang disempurnakan melalui beberapa siklus penerapan.

Analisis titik belokmemungkinkan pemantauan respons optik-waktu nyata daripada menggunakan waktu aktivasi tetap.Pengurangan peralihan polaritaspenting karena membalikkan polaritas tegangan akan menghasilkan lonjakan arus dan membuang-buang energi-operasi pengurutan untuk meminimalkan penambahan transisi ini. Danpenyisipan strategis interval 0Vmemanfaatkan momentum partikel, memungkinkan migrasi berkelanjutan tanpa pengeluaran listrik.

Nilai minimum teoretis untuk-materi EPD generasi saat ini tampaknya adalah perkiraan200 mduntuk kualitas gambar yang dapat diterima. Beberapa panel telah didorong hingga 180ms dalam kondisi terkendali, namun penurunan kualitas menjadi nyata. Mendobrak penghalang ini memerlukan inovasi material, bukan kepintaran bentuk gelombang.

Mode Penyegaran: Trilema-Kualitas-Kecepatan

Setiap penyegaran ESL melibatkan pengorbanan tiga-arah yang tidak bisa dihindari. Tidak ada rekayasa yang bisa menghindarinya; seseorang hanya dapat memilih kompromi mana yang akan diterima. Pengalaman penerapan di lingkungan ritel bahan makanan, elektronik, dan apotek telah menghasilkan kesimpulan yang kuat tentang kapan harus menggunakan setiap mode.

Penyegaran Global (Mode GC16)

Ini adalah penyetelan ulang penuh-750-2000mskilatan hitam-putih-hitam yang memaksa setiap partikel melalui siklus migrasi lengkap. Kelihatannya dramatis, pelanggan terkadang bertanya apakah labelnya tidak berfungsi, tapi ini satu-satunya mode yang sepenuhnya menghilangkan akumulasi kesalahan posisi.

Penyegaran global diperlukan setelah rangkaian penyegaran parsial yang diperpanjang, saat menampilkan gambar-fidelitas tinggi, atau saat ghosting menjadi tidak menyenangkan secara visual. Salah satu jaringan toko kelontong awalnya menolak "flashing jelek" dan mencoba menjalankan pembaruan parsial murni. Tiga minggu kemudian, label promosi mereka hampir tidak terbaca. Mereka sekarang menjalankan penyegaran global setiap malam selama jam tutup.

Penyegaran Sebagian

Penyegaran sebagian hanya memperbarui piksel yang berbeda antar bingkai, menyelesaikannya250-500 md. Penghematan waktu sangat besar-pengukuran terlihatPengurangan daya sebesar 70%.pada pembaruan harga biasa-namun ada trade-off.

Piksel yang tidak diubah tidak menerima tegangan penggerak. Partikel-partikelnya secara bertahap membentuk konfigurasi yang semakin stabil. Stabil terdengar bagus sampai seseorang menyadari bahwa stabil juga berarti tidak bergerak. Setelah 5-10 siklus penyegaran sebagian, artefak berbayang akan terlihat. Ambang batas ini bervariasi menurut produsen; beberapa panel menoleransi 15 siklus, yang lain menunjukkan masalah setelah 6 siklus. Satu-satunya pendekatan yang dapat diandalkan adalah penyertaan penyegaran global secara berkala dan disiplin.

Penyegaran Cepat (Mode DU)

Mode Pembaruan Langsungmengorbankan kemampuan skala abu-abu sepenuhnya. Setiap piksel adalah biner-hitam atau putih, tidak ada di antara keduanya. Hal ini memungkinkan120-250 msmemperbarui dengan satu flash, tetapi tepi teks terlihat alias dan gambar tidak ada pertanyaan.

Untuk aplikasi ESL harga-hanya yang menampilkan karakter numerik, mode DU sering kali mewakili sweet spot. Pengujian-bersama-bersama di toko elektronik konsumen menunjukkan bahwa pelanggan tidak dapat membedakan harga yang dirender DU-dari harga yang dirender GC16 pada jarak pandang normal. Penghematan listrik sangat signifikan.

Mode Animasi A2

Pada80-120 mdtk, Mode A2 mendekati kecepatan refresh-yang mendukung video. Ini telah digunakan untuk demo produk dan aplikasi kios interaktif.

Namun dampaknya sangat parah. Ghosting terakumulasi dengan cepat. Kontras berkurang. Detail halus menghilang setelah beberapa siklus. Salah satu klien menginginkan konten promosi animasi pada label rak-secara teknis memungkinkan dengan A2, namun penurunan kualitas gambar setelah 30 detik menjadikannya tidak praktis. Mode ini ada untuk input pena dan demonstrasi singkat, bukan penerapan ESL produksi.

Memilih Mode yang Tepat

Bagaimana cara memilihnya? Sejujurnya, jenis konten biasanya menentukan pilihan Anda. Gambar fotografi menuntut GC16; angka harga bisa menggunakan DU. Frekuensi pembaruan mengubah keseimbangan-pembaruan yang jarang akan mengutamakan kualitas, pembaruan yang sering akan mengutamakan kecepatan. Dan apa pun mode utamanya, penyegaran global harus dilakukan pada interval yang ditentukan. Tidak ada jalan keluar dari masalah akumulasi ghosting.

Menampilkan Parameter Kinerja

Rasio Kontras

Rasio kontras EPD biasanya berkisar dari8:1 hingga 15:1, dengan panel premium mencapai20:1. Membandingkan spesifikasi LCD (1000:1+) menyesatkan.

Kontras EPD diukur dalam pencahayaan sekitar-kondisi aktual saat pelanggan membaca label rak. Kontras LCD berkurang di bawah cahaya sekitar yang tinggi; Kontras EPD meningkat. Pengukuran keterbacaan ESL di lingkungan toko dengan pencahayaan atas 800+ lux menunjukkan layar LCD di sekitar rusak seluruhnya.

Pemindai kode batang memerlukan suatu tempatkontras 6:1untuk membaca dengan andal-kami telah mengujinya pada beberapa model pemindai. Setiap ESL komersial yang kami ukur dapat mengatasi batasan ini dengan mudah, yang berarti pemindai laser dapat membaca kode batang langsung dari layar elektronik tanpa masalah.

Resolusi dan Kepadatan Piksel

Kepadatan piksel ESL (100-150DPI) mencerminkan pilihan teknik yang disengaja, bukan batasan teknologi. Resolusi yang lebih tinggi memerlukan lebih banyak piksel, yang masing-masing memerlukan pengendaraan tersendiri-meningkatkan waktu penyegaran, konsumsi daya, dan biaya komponen.

Beberapa klien telah meminta tampilan 200+ DPI. Kalau ditanya jarak pandang, jawabannya selalu di atas 50cm. Pada jarak tersebut, 100 DPI memberikan keterbacaan teks yang memadai. -Menentukan resolusi yang berlebihan akan membuang-buang sumber daya tanpa manfaat yang terlihat.

Kemampuan Warna

ESL hitam-dan-standar putihtetap menjadi pekerja keras: penyegaran tercepat (300ms), daya terendah, keandalan tertinggi. Ini menangani 90% aplikasi tampilan harga secara efektif.

Empat-sistem warnamenggunakan teknologi E Ink Spectra 3100 memungkinkan tampilan hitam/putih/merah/kuning secara bersamaan. Berguna untuk-warna aksen spesifik merek, tetapi waktu penyegaran lebih lama.

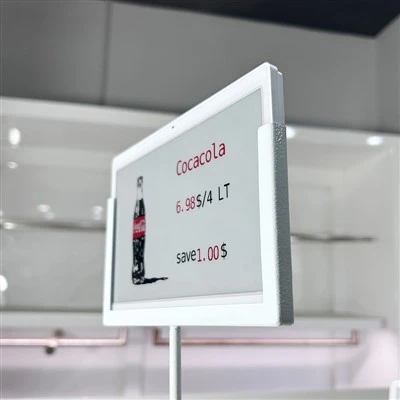

Panel-penuh warnamenggunakan teknologi ACeP Gallery dapat menghasilkan gambar fotografis. Sistem partikel cyan-magenta-kuning-putih benar-benar mengesankan-foto produk yang ditampilkan pada panel ini sering dianggap dicetak. Tetapi1500ms+ waktu penyegarandan biaya yang jauh lebih tinggi membatasi penerapan pada kasus penggunaan premium di mana dampak visual membenarkan biaya tersebut.

Terkait warna, pertanyaannya selalu apakah nilai informasi tambahan membenarkan upaya untuk menyegarkan waktu, tenaga, dan biaya unit. Sembilan dari sepuluh, monokrom berhasil.

Ghosting: Artefak yang Persisten

Ghosting bukanlah suatu cacat yang harus dihilangkan. Ini adalah karakteristik intrinsik dari teknologi elektroforesis yang memerlukan pengelolaan.Siapa pun yang menjanjikan{0}}kinerja EPD bebas hantu berarti salah mengartikan teknologi atau menjual panel yang menyegarkan dengan cukup lambat untuk menyembunyikan masalahnya.

Dari Mana Ghosting Berasal

Tiga mekanisme berkontribusi.Migrasi partikel tidak lengkap-partikel gagal mencapai posisi yang diinginkan karena durasi atau voltase mengemudi yang tidak mencukupi.Distribusi biaya sisa-akumulasi muatan yang tidak merata pada dinding kapsul yang memengaruhi pergerakan partikel selanjutnya. Danhisteresis adhesi partikel-partikel yang tetap diam akan meningkatkan daya rekat permukaan.

Banyak waktu telah dihabiskan untuk mengkarakterisasi perilaku ghosting di berbagai produsen panel. Variasinya sangat signifikan; beberapa panel terlihat berbayang setelah 5 pembaruan parsial sementara yang lain mentolerir 12-15.

Faktor Lingkungan Memperburuknya

Suhusangat penting. Viskositas pelarut meningkat pada suhu rendah, menghambat pergerakan partikel dan memperburuk ghosting. Di bawah 10 derajat, waktu penyegaran perlu diperpanjang atau artefak yang terlihat harus diterima. Di bawah 0 derajat, panel standar menjadi masalah-tampilan yang benar-benar tidak terbaca telah diamati dalam wadah berpendingin yang menggunakan panel yang tidak dirancang untuk pengoperasian dingin.

Tegangan bateraimempengaruhi ghosting juga. Baterai yang habis menghasilkan tegangan penggerak yang berkurang, sehingga menyebabkan migrasi partikel tidak sempurna. Salah satu klien apotek mengalami masalah ghosting misterius yang ternyata adalah baterai yang rusak di sejumlah label. Sistem ESL harus menerapkan-deteksi baterai lemah dengan peringatan pemeliharaan preventif.

Segarkan sejarahmenggabungkan segalanya. Sebuah piksel yang berulang kali menampilkan konten yang sama mengembangkan konfigurasi partikel yang semakin persisten. Konten statis lebih cepat menghilang dibandingkan konten dinamis-berlawanan dengan intuisi sampai mekanisme adhesi dipahami.

Mengelola Ghosting dalam Praktek

Penyegaran global secara berkalatetap menjadi mitigasi utama. Rekomendasi umumnya adalah-penyegaran layar penuh wajib setelah setiap 5-10 pembaruan parsial, meskipun interval optimal bervariasi menurut panel dan kondisi pengoperasian.

Suhu-tabel pencarian terkompensasibantuan dalam lingkungan variabel. Parameter penggerak yang disimpan dalam LUT yang diindeks berdasarkan suhu secara otomatis memperpanjang durasi bentuk gelombang pada suhu rendah. Pengukuran menunjukkanPengurangan bayangan sebesar 40%.menggunakan-kompensasi suhu yang disesuaikan dengan parameter tetap.

Kompensasi kerangka sejarahlebih canggih-menyesuaikan bentuk gelombang penggerak saat ini berdasarkan riwayat penyegaran tingkat-piksel untuk mengimbangi akumulasi bias posisi. Tidak semua pengontrol ESL mendukung hal ini, namun hal ini memberikan perbedaan yang nyata pada panel yang telah digunakan selama berbulan-bulan.

Desain kontenpenting juga. Latar belakang putih dengan teks hitam menghasilkan bayangan yang kurang terlihat dibandingkan skema warna terbalik. Templat ESL harus dirancang dengan mempertimbangkan karakteristik berbayang-hindari area hitam pekat besar yang jelas akan berbayang, lebih memilih latar belakang putih.

Sistem-Kinerja Penyegaran Level

Waktu penyegaran ESL individual hanyalah salah satu komponen latensi pembaruan sistem. Untuk penerapan dengan ribuan label, arsitektur jaringan mendominasi total waktu pembaruan. Beberapa klien terobsesi dengan peningkatan penyegaran panel 50 mdtk sambil mengabaikan hambatan jaringan yang menambah 30 detik pada siklus pembaruan mereka.

Protokol Komunikasi

Sistem RF sub-1GHz berpemilikmenawarkan cakupan area maksimum dan penetrasi bangunan. Jangkauan komunikasi-ke-label melebihi 25 meter, dan hal ini penting dalam-lingkungan ritel berskala besar. Keterbatasan bandwidth membatasi kapasitas pembaruan secara simultan, namun untuk pola pembaruan ritel pada umumnya, hal ini jarang menjadi hambatan.

Bluetooth Hemat Energi dengan PAwR(Periklanan Berkala dengan Tanggapan, ditambahkan dalam BLE 5.4) memungkinkan komunikasi dua arah terstandarisasi dengan jumlah perangkat yang besar. Sebuah titik akses secara teoritis dapat mengatasi32.640 label-128 grup dikalikan 255 label per grup. Interval iklan berkala menentukan latensi sistem; interval yang lebih pendek memberikan respons yang lebih cepat dengan biaya daya yang lebih tinggi. Sistem BLE telah diterapkan dengan interval 1 detik untuk aplikasi yang sensitif terhadap waktu dan interval 10 detik untuk pembaruan harga rutin.

Topologi jaringanmengikuti pola bintang dengan gateway terpusat. Setiap gateway mencakup zona tertentu; cakupan yang tumpang tindih memastikan redundansi. Penerapan ritel besar memerlukan perencanaan saluran RF yang cermat-satu penerapan ketika dua gateway pada saluran yang berdekatan menciptakan pola interferensi yang menyebabkan hilangnya paket sebesar 15%.

Throughput Dunia-Nyata

Dalam sistem produksi,3.000 pembaruan label dalam 5 menitmelalui satu gateway secara konsisten dapat dicapai. Latensi akhir-ke-akhir dari perintah server hingga menampilkan penyelesaian yang berjalan3-10 detiktergantung pada beban jaringan dan persyaratan percobaan ulang.

Wawasan penting dari pengalaman penerapan: untuk skenario pembaruan ritel pada umumnya, ketika perubahan harga menyebar ke ribuan label, kinerja jaringan tingkat sistem-akan membatasi waktu pembaruan total, bukan kecepatan penyegaran label individual. Mengoptimalkan kecepatan refresh individual di bawah 500 ms memberikan hasil yang semakin berkurang ketika propagasi jaringan memerlukan waktu beberapa detik.

Konsumsi Daya dan Masa Pakai Baterai

Konsumsi daya EPD terjadi hampir secara eksklusif selama peristiwa penyegaran. Arus siaga dapat diabaikan-mikroampere telah diukur. Profil ini memungkinkanmasa pakai baterai{0}}beberapa tahundari sel koin, yang tetap menjadi salah satu argumen terkuat untuk ESL-berbasis EPD.

Apa yang Memakan Daya

Jumlah pikselmemiliki hubungan linier-tampilan yang lebih besar mengonsumsi lebih banyak secara proporsional.Kedalaman skala abu-abupenting karena GC16 level 16 memerlukan bentuk gelombang yang lebih kompleks daripada mode DU biner.Segarkan pilihan modemempunyai dampak besar; penyegaran global menghabiskan 2-3× kekuatan penyegaran parsial. Dansuhumempengaruhi penarikan daya karena lingkungan dingin memerlukan bentuk gelombang yang lebih panjang.

Daya Tahan Baterai dalam Praktek

UntukSel koin litium CR2450dengan kapasitas kurang lebih 600mAh, performa yang diamati adalah sebagai berikut:

Proyeksi ini mengasumsikan pengoperasian suhu ruangan. Aplikasi penyimpanan dingin-bagian yang didinginkan dan dibekukan-mengalami pengurasan baterai yang lebih cepat baik karena peningkatan daya penyegaran maupun penurunan kapasitas baterai pada suhu rendah. Label yang diberi peringkat selama 5 tahun pada suhu kamar mungkin bertahan 2 tahun dalam wadah berpendingin.

Setiap penyegaran menghabiskan kapasitas baterai yang terbatas. Salah satu klien ingin animasi promosi harga berjalan terus-menerus-baterainya bertahan selama tiga minggu. Arsitek sistem harus menentukan persyaratan frekuensi pembaruan sebelum pemilihan perangkat keras. Label yang memerlukan pembaruan setiap jam memerlukan arsitektur baterai yang berbeda dengan label yang diperbarui setiap hari.

Pengaruh Suhu terhadap Kinerja

Suhu memengaruhi kinerja ESL melalui berbagai mekanisme, sehingga menjadikannya sebagai faktor penentusatu-satunya variabel lingkungan yang paling penting. Hal ini telah dibuktikan berulang kali pada penerapan di-lantai ritel yang dikontrol iklim, lemari pendingin, bagian makanan beku, dan aplikasi luar ruangan.

Viskositas Pelarut

Ini masuk ke dalam beberapa kimia, tetapi versi singkatnya: pelarut EPD menjadi lebih kental saat dingin. Hubungannya kira-kira mengikuti ankurva Arrhenius-tanpa mendalami termodinamika, yang penting adalah efeknya bersifat eksponensial, bukan linier.

Pada25 derajat(kondisi referensi), partikel menunjukkan mobilitas nominal. Pada0 derajat, viskositasnya kira-kira dua kali lipat, mengurangi separuh kecepatan partikel. Pada-20 derajat, viskositas meningkat kira-kira 4×, memerlukan durasi bentuk gelombang yang diperpanjang secara proporsional. Perhitungan matematika memprediksi hal ini dengan cukup baik, meskipun-hasil di dunia nyata terkadang berbeda-beda bergantung pada formulasi pelarut spesifik yang digunakan setiap produsen.

Pengujian klaim "suhu lebar" salah satu pabrikan dengan menjalankan panel mereka pada -15 derajat menunjukkan waktu penyegaran diperpanjang dari 400 md hingga 1100 md. Panelnya berfungsi, tetapi spesifikasinya menyiratkan kinerja dingin yang jauh lebih baik.

Klasifikasi Jangkauan Operasi

Panel standarmencakup 0 derajat hingga 40 derajat dengan kinerja dasar.Panel jangkauan yang diperluasmenangani -10 derajat hingga 50 derajat dengan kompensasi bentuk gelombang sedang.Panel suhu lebar-diperlukan untuk wadah freezer-beroperasi dari -25 derajat hingga 60 derajat menggunakan bahan laminasi bidang depan khusus, penginderaan suhu terintegrasi, dan pemilihan bentuk gelombang adaptif. BENARfreezer-panel kelasdioptimalkan untuk -30 derajat hingga 10 derajat tetapi memiliki harga premium.

Kompensasi Suhu

ESL-suhu lebar menggabungkan-sensor suhu pada chip, beberapa set parameter bentuk gelombang yang disimpan dalam memori, dan pemilihan parameter otomatis berdasarkan suhu yang diukur. Durasi bentuk gelombang yang diperpanjang untuk pengoperasian dingin dan pengurangan ayunan tegangan untuk pengoperasian suhu tinggi.

Penalti kinerja untuk-operasi suhu lebar bukanlah-sepele. Pengukuran menunjukkan waktu penyegaran pada suhu ekstremdua kali lipat hingga tiga kali lipatperforma-suhu ruangan. Klien yang menerapkan di lingkungan berpendingin perlu mempertimbangkan hal ini ke dalam penghitungan waktu pembaruan mereka.

Dimana Persyaratan ESL Berbeda BAGIAN BARU

Spesifikasi umum "ESL ritel" mungkin mencakup 60% penerapan-di dunia nyata. 40% sisanya melibatkan persyaratan khusus yang hanya muncul ketika memeriksa pasar vertikal tertentu. Apa yang berhasil di toko elektronik konsumen gagal total di gudang makanan beku. Bagian berikut mendokumentasikan pengalaman penerapan di seluruh industri di mana asumsi standar ESL tidak berlaku.

Makanan Segar dan Bahan Makanan: Penetapan Harga Dinamis Memenuhi Persediaan yang Mudah Rusak

Ritel makanan segar mewakili aplikasi ESL yang paling menuntut karena alasan sederhana: nilai produk terus menurun saat ditampilkan. Steak seharga $15/lb pada Senin pagi mungkin bernilai $7/lb pada Rabu malam jika belum terjual. Label kertas tradisional tidak dapat menangkap kurva nilai ini. ESL bisa-tetapi persyaratan penerapannya sangat berbeda dari harga bahan makanan standar.

Penetapan harga penurunan harga yang dinamismemerlukan frekuensi pembaruan yang akan menguras baterai ESL standar dalam beberapa bulan. Departemen makanan segar yang menjalankan empat pembaruan harga setiap hari-stok pagi, penyesuaian tengah hari, penurunan harga malam hari, penyetelan ulang semalaman-mengkonsumsi baterai sebesar 4× dari harga pusat-label toko yang diperbarui seminggu sekali. Pemilihan bahan kimia baterai beralih dari sel koin CR2450 standar ke sel litium tionil klorida berkapasitas lebih tinggi atau opsi isi ulang dengan stasiun pengisian daya induktif yang terpasang di perlengkapan rak.

Tampilan tanggal kadaluwarsamenambahkan persyaratan kepadatan informasi. Label harga sederhana mungkin membutuhkan 50 karakter. Label makanan segar yang menampilkan harga, harga satuan, tanggal pengemasan, penjualan-menurut tanggal, dan penggunaan-menurut tanggal memerlukan 150+ karakter dengan ukuran font yang dapat dibaca. Tampilan real estat meningkat - label 2,9" dan 4,2" menjadi standar di mana 2,13" cukup untuk pusat toko.

Salah satu departemen makanan laut segar di salah satu jaringan supermarket menerapkan ESL tiga warna 4,2"-dengan NFC terintegrasi untuk interaksi ponsel cerdas pelanggan. Warna aksen merah menyorot item yang mendekati penjualan-menurut tanggal dengan harga penurunan harga progresif otomatis: diskon 15% pada sisa 48 jam, 30% pada 24 jam, 50% pada 12 jam. Integrasi backend memerlukan konektivitas-sistem manajemen inventaris waktu nyata-infrastruktur ESL pada dasarnya menjadi bagian dari sistem pengurangan penyusutan inventaris, bukan sekadar alat penetapan harga. Pengurangan penyusutan sebesar 23% di departemen percontohan membayar seluruh penerapan dalam tujuh bulan.

Lingkungan kasus dinginmemperkenalkan komplikasi suhu yang dibahas sebelumnya. Pendingin produk susu yang bekerja pada suhu 4 derajat menyebabkan perlambatan penyegaran yang nyata. Kasus daging pada tingkat 2 lebih buruk. Wadah makanan beku pada suhu -18 derajat memerlukan panel suhu lebar khusus yang harganya 40-60% lebih mahal dibandingkan unit standar. Salah satu pengecer makanan beku awalnya memasang panel standar di bagian es krimnya; label menjadi tidak terbaca dalam waktu seminggu karena ghosting terakumulasi karena penyegaran yang tidak memadai pada suhu pengoperasian.

Gradien suhu dalam wadah berpendingin menciptakan kompleksitas tambahan. Sistem tirai udara menghasilkan variasi suhu 8-12 derajat antara tepi depan (lebih hangat, dekat percampuran udara sekitar) dan belakang (lebih dingin, dekat evaporator). Label di bagian depan kotak produk susu mungkin beroperasi pada suhu 8 derajat sedangkan label di bagian belakang beroperasi pada suhu 2 derajat -yang cukup berbeda sehingga memerlukan waktu bentuk gelombang yang berbeda. Penerapan yang canggih menerapkan penginderaan suhu per label dengan parameter penyegaran individual.

Pelacakan inventaris yang mudah rusakintegrasi mewakili evolusi berikutnya. Ketika sistem ESL terhubung secara dua arah dengan manajemen inventaris, label menjadi sensor sekaligus tampilan. Deteksi-kehabisan stok-mengidentifikasi kapan posisi rak kosong berdasarkan kurangnya aktivitas penjualan-mengaktifkan peringatan pengisian ulang otomatis. Salah satu departemen produksi mengurangi-insiden kehabisan stok sebesar 34% menggunakan ESL-pemantauan inventaris terintegrasi yang menandai posisi tanpa aktivitas penjualan selama lebih dari 4 jam selama periode puncak.

Logistik Gudang dan Industri: Skala Mengubah Segalanya

Penerapan ESL gudang industri beroperasi di bawah batasan yang jarang ditemui oleh arsitek sistem ritel. Sebuah toko kelontong mungkin memiliki 15.000 SKU di area seluas 40.000 kaki persegi. Sebuah pusat distribusi yang melayani jaringan toko kelontong tersebut memiliki 50.000+ SKU seluas 500.000 kaki persegi dengan ketinggian langit-langit 40 kaki. Model propagasi RF yang berfungsi di lingkungan ritel setinggi 12{13}}kaki akan gagal total di gudang dengan rak baja yang panjangnya mencapai 35 kaki.

Identifikasi lokasi tempat sampahmemerlukan prioritas tampilan yang berbeda dari label harga eceran. Informasi yang dominan bukanlah harga-melainkan kode lokasi, SKU, dan kuantitas. Templat ESL gudang biasanya menampilkan pengidentifikasi lokasi dalam font 48-titik atau lebih besar yang dapat dibaca dari jarak 3+ meter, sehingga memungkinkan operator forklift dan-pekerja pengepakan untuk mengidentifikasi lokasi tanpa mendekati tempat sampah. Persyaratan rasio kontras diperketat karena penayangan dilakukan di bawah pencahayaan industri yang bervariasi-beberapa lorong di bawah perlengkapan pencahayaan langsung pada suhu 1500+ lux, yang lain dalam bayangan pada 200 lux.

Pilih-untuk-integrasi ringanmemperluas ESL melampaui tampilan pasif menjadi panduan alur kerja aktif. Indikator LED yang terintegrasi dengan layar e-kertas berkedip untuk mengarahkan pekerja memilih lokasi. EPD menunjukkan apa yang harus dipilih; LED menunjukkan di mana harus memilih. Sistem gabungan mengurangi tingkat kesalahan pengambilan dari kisaran biasanya 0,5-1% menjadi 0,1% atau lebih baik. Pergeseran anggaran daya-Indikasi LED selama operasi pengambilan menghabiskan lebih banyak daya dibandingkan siklus penyegaran e-kertas. Arsitektur baterai beradaptasi, sering kali berpindah ke sel litium AA atau daya kabel untuk lokasi dengan aktivitas tinggi.

Lingkungan rak-tinggimenekankan sistem komunikasi RF. Racking logam menciptakan interferensi multipath. Lorong yang tinggi menghasilkan zona bayangan. Gerbang tunggal yang mencakup 25 meter di ritel mungkin hanya mencakup 8-10 meter di lingkungan gudang yang padat. Kepadatan gateway meningkat 3-4× dibandingkan penerapan ritel untuk cakupan yang setara. Beberapa penerapan gudang menjalankan jaringan hybrid-sub-1GHz untuk penetrasi di area rak yang padat, WiFi untuk area pementasan terbuka, dengan middleware yang menyatukan lapisan komunikasi.

Tampilan seluler-yang dipasang di forkliftmewakili varian ESL gudang yang sedang berkembang. Daripada memasang label rak tetap, layar dipasang pada tiang forklift dan menerima-instruksi pengambilan secara real-time saat operator menjelajahi gudang. Perangkat ini terus diperbarui-lokasi, kuantitas, tujuan berikutnya-yang memerlukan arsitektur daya yang benar-benar berbeda dari label rak statis. Tenaga bawaan dari sistem kelistrikan forklift adalah standar; pengoperasian baterai tidak dapat dilakukan untuk-aplikasi pembaruan berkelanjutan.

Otomatisasi penghitungan inventarismemanfaatkan komunikasi ESL dua arah. Integrasi RFID memungkinkan penghitungan siklus otomatis-produk yang ditandai dengan kartu RFID di dekat unit ESL yang dilengkapi dengan pembaca RFID, dan pembaruan jumlah inventaris tanpa pemindaian manual. Penerapan pusat distribusi mengurangi jumlah tenaga kerja inventaris fisik sebesar 60% menggunakan penghitungan siklus RFID terintegrasi ESL yang menjaga akurasi inventaris abadi di atas 99%.

Peringkat lingkungan yang keraspenting dalam konteks industri. Ketahanan terhadap debu dan percikan IP54 adalah dasar untuk ESL gudang; IP65 menjadi penting di lingkungan dengan prosedur pembersihan pencucian. Ketahanan terhadap bahan kimia penting dalam fasilitas yang menangani pelarut atau bahan pembersih. Salah satu gudang suku cadang otomotif memerlukan label yang tahan terhadap paparan minyak rem dan cairan transmisi-housing ESL standar akan rusak dalam beberapa bulan. Penutup khusus dengan rumah polikarbonat yang tahan bahan kimia menambah 35% biaya unit namun terbukti penting untuk umur panjang penerapan.

Layanan Kesehatan dan Farmasi: Akurasi Tidak-Dapat Dinegosiasikan

Penerapan ESL di bidang farmasi menghadapi persyaratan peraturan yang tidak ada di ritel konvensional. Kesalahan penetapan harga di toko kelontong berarti keluhan pelanggan dan potensi paparan hukum berdasarkan undang-undang akurasi harga. Kesalahan pelabelan obat di apotek dapat mengakibatkan kerugian atau kematian pasien. Profil risiko secara mendasar mengubah prioritas desain sistem.

Tampilan identifikasi obatmembutuhkan kepadatan informasi di luar ESL ritel biasa. Label rak apotek harus mencantumkan: nama obat (merek dan generik), kekuatan, bentuk sediaan, nomor NDC, harga, harga satuan, produsen, dan seringkali persyaratan penyimpanan. Memasangnya pada label berukuran 2,13" memerlukan tipografi yang cermat-atau yang lebih umum, penerapan layar berukuran 2,9" atau lebih besar. Beberapa apotek menggunakan label 4,2 inci dengan kode QR yang menghubungkan informasi resep lengkap.

Verifikasi keakuratan kode batangmenjadi kritis. Staf apotek memindai obat beberapa kali selama alur kerja pengeluaran-penerimaan, penyimpanan, penarikan, verifikasi, pengeluaran. ESL-barcode yang ditampilkan harus dipindai dengan benar di setiap langkah. Hal ini memperketat persyaratan rasio kontras melebihi batas minimum ritel. Pengujian pada peralatan pemindaian apotek menunjukkan bahwa pemindai verifikasi apoteker lama-beberapa masih menggunakan teknologi CCD dibandingkan pemindai laser atau pencitraan modern-memerlukan kontras 10:1 atau lebih baik untuk pembacaan yang andal. Pemilihan panel harus mempertimbangkan{11}}peralatan pemindaian kasus terburuk di basis yang diinstal.

Area zat yang dikendalikanmemperkenalkan persyaratan keamanan fisik. Obat Jadwal II-V memerlukan penyimpanan aman dengan pencatatan akses. ESL dalam lemari bahan yang dikontrol harus terintegrasi dengan sistem kontrol akses lemari-yang menampilkan indikator akses terbatas, mencatat label mana yang terlihat selama setiap pembukaan lemari, berpotensi menonaktifkan tampilan selama upaya akses yang tidak sah. Salah satu apotek rumah sakit mengintegrasikan ESL dengan sistem pengelolaan zat terkontrol untuk menampilkan-penghitungan inventaris secara real-time yang diperbarui secara otomatis saat obat dibagikan, sehingga menghilangkan rekonsiliasi penghitungan manual.

Penyimpanan obat dalam lemari pendinginmenggabungkan persyaratan akurasi farmasi dengan-tantangan suhu rantai dingin. Vaksin, insulin, dan bahan biologis tertentu memerlukan penyimpanan antara 2-8 derajat . Panel-ESL bersuhu lebar bersifat wajib. Beberapa aplikasi penyimpanan dingin apotek memerlukan pencatatan suhu dengan-sensor terintegrasi ESL yang menampilkan suhu saat ini bersama dengan informasi obat yang memberikan verifikasi visual bahwa kondisi penyimpanan tetap dalam spesifikasi tanpa mengharuskan staf memeriksa peralatan pemantauan terpisah.

Operasional farmasi rumah sakitmenambah kompleksitas di luar apotek ritel. Gerobak obat, lemari pengeluaran otomatis, dan lokasi apotek satelit masing-masing memiliki persyaratan ESL yang berbeda. ESL-yang dipasang di keranjang memerlukan konstruksi kokoh yang tahan terhadap pengangkutan berulang; tampilan harus tetap dapat dibaca di bawah pencahayaan neon yang biasa terjadi di koridor rumah sakit. Integrasi kabinet pengeluaran otomatis memerlukan protokol komunikasi yang kompatibel dengan perangkat lunak manajemen kabinet-seringkali sistem berpemilik dengan kemampuan integrasi-pihak ketiga yang terbatas.

Dokumentasi kepatuhan terhadap peraturanmemerlukan jejak audit yang jarang disediakan oleh sistem ESL ritel. Akreditasi Komisi Gabungan untuk apotek rumah sakit memerlukan dokumentasi keakuratan pelabelan obat. Sistem manajemen ESL harus mencatat setiap pembaruan label dengan stempel waktu, otorisasi pengguna, dan detail perubahan konten. Survei Komisi Gabungan di salah satu sistem rumah sakit secara khusus menguji kemampuan jejak audit ESL mereka; surveyor meminta dokumentasi prosedur verifikasi keakuratan label selama 12 bulan terakhir.

Elektronik dan-Ritel Bernilai Tinggi: Harga-Kompetitif Waktu Nyata

Ritel elektronik konsumen beroperasi di pasar-harga yang transparan di mana pelanggan secara rutin memeriksa harga pesaing melalui ponsel cerdas sambil berdiri di toko. Proposisi nilai ESL beralih dari penghematan tenaga kerja ke kemampuan respons kompetitif-kemampuan untuk menyamai atau mengalahkan harga pesaing secara real-time-daripada menunggu pembaruan file harga dalam semalam.

Integrasi pemantauan harga yang kompetitifmenghubungkan sistem ESL dengan layanan intelijen harga yang terus menerus mengikis situs web pesaing. Saat pesaing utama menurunkan harga ponsel pintar andalan mereka, layanan intelijen harga mendeteksi perubahan dalam hitungan menit, mesin penetapan harga mengevaluasi aturan margin, dan harga yang diperbarui disebarkan ke label rak dalam jendela latensi jaringan 3-10 detik. Salah satu retailer elektronik mengurangi pemogokan yang didorong oleh harga sebesar 18% setelah menerapkan pencocokan harga kompetitif secara real-time melalui infrastruktur ESL mereka.

Tampilan informasi produk yang kayasesuai dengan pembelian dengan pertimbangan lebih tinggi yang biasa dilakukan di ritel elektronik. Pelanggan yang membeli laptop seharga $1.500 menginginkan spesifikasi-prosesor, memori, penyimpanan, resolusi layar, masa pakai baterai. ESL format yang lebih besar (7,5" ke atas) memungkinkan tampilan spesifikasi yang sebelumnya memerlukan kartu spesifikasi tercetak. Beberapa retailer elektronik menerapkan perlengkapan kombinasi dengan kertas elektronik untuk mengetahui harga dan spesifikasi di samping layar LCD kecil untuk konten video promosi-yang memanfaatkan kekuatan masing-masing teknologi.

Tampilan lampiran aksesorimenggunakan ESL untuk mendorong penjualan lampiran. Layar yang menampilkan informasi "berfungsi dengan:" menghubungkan produk utama ke aksesori yang kompatibel-casing untuk ponsel, kabel untuk laptop, game untuk konsol. Penetapan harga lampiran dinamis dapat menawarkan diskon paket yang ditampilkan pada ESL aksesori ketika ESL produk utama menunjukkan tingkat inventaris yang memerlukan pergerakan.

Integrasi{0}}anti-pencurianmenjadi relevan untuk-barang dagangan bernilai tinggi. Sistem ESL dapat berintegrasi dengan pengawasan artikel elektronik (EAS) dan pelacakan inventaris berbasis RFID. Ketika tag EAS dihapus tanpa penonaktifan yang tepat, ESL terkait dapat menampilkan peringatan atau mengubah tampilan. Penerapan yang lebih canggih memperbarui jumlah inventaris secara-waktu nyata saat produk dikeluarkan dari perlengkapan keamanan, sehingga memungkinkan kesadaran-kehabisan stok dengan segera.

Penetapan harga siklus hidup produkuntuk barang elektronik mengikuti pola yang dapat diprediksi-harga peluncuran premium, harga-masa pakai menengah yang kompetitif, harga izin-akhir-masa pakainya. ESL memungkinkan aturan penetapan harga siklus hidup otomatis yang menyesuaikan margin berdasarkan usia produk, tingkat inventaris, dan jadwal peluncuran produk penerus. Saat iPhone baru diluncurkan, ESL generasi sebelumnya secara otomatis memperbarui harga izin sesuai dengan-aturan margin yang telah ditentukan sebelumnya, tanpa intervensi manual.

Manajemen unit demodi ritel elektronik menggunakan varian ESL yang dirancang untuk perlengkapan tampilan produk. Unit-unit ini sering kali terintegrasi dengan tambatan keamanan, sistem manajemen daya, dan kios interaktif. Layar mungkin menampilkan harga saat tidak ada aktivitas dan beralih ke sorotan fitur saat pelanggan berinteraksi dengan produk demo. Beberapa implementasi menggunakan sensor jarak untuk mendeteksi keberadaan pelanggan dan memperbarui konten yang ditampilkan.

Suku Cadang Industri dan MRO:-Tantangan Inventaris Ekor Panjang

Distributor pemeliharaan, perbaikan, dan operasi (MRO) dan pemasok suku cadang industri mengelola profil inventaris yang sangat berbeda dari ritel konsumen. Distributor MRO pada umumnya membawa 100,000+ SKU dengan-distribusi ekor panjang-20% SKU menghasilkan 80% pendapatan sementara 80% SKU berada dengan pergerakan minimal. Pendekatan pelabelan tradisional gagal secara ekonomi ketika biaya pemeliharaan label melebihi margin produk untuk barang yang perputarannya lambat.

Ekonomi-SKU-tinggipergeseran perhitungan ROI ESL. Di ritel grosir, pengembalian ESL terutama berasal dari penghematan tenaga kerja akibat perubahan harga. Dalam distribusi MRO, keuntungannya berasal dari peningkatan akurasi inventaris dan berkurangnya keusangan pada-persediaan yang bergerak lambat. Distributor pengikat mengurangi-penghapusan inventaris sebesar 31% setelah menerapkan ESL-pelacakan inventaris terintegrasi yang mengidentifikasi-pergerakan stok yang lambat untuk harga promosi sebelum keusangan.

Tampilan spesifikasi teknispersyaratannya lebih mirip apotek daripada toko kelontong. Suku cadang industri memerlukan tampilan spesifikasi dimensi, tingkat material, sertifikasi, dan informasi kompatibilitas. ESL distributor bantalan menunjukkan: nomor komponen, pabrikan, diameter lubang, diameter luar, lebar, peringkat kecepatan, peringkat beban, dan spesifikasi yang berlaku (ISO, ABEC, dll.). Persyaratan kepadatan informasi mendorong tampilan yang lebih besar dan desain tipografi yang cermat.

Sistem lokasi tempat sampahdalam distribusi suku cadang sering kali menggunakan skema pengkodean lokasi eksklusif yang dikembangkan selama beberapa dekade beroperasi. Integrasi ESL harus mengakomodasi format lokasi lama sekaligus memungkinkan migrasi menuju pengkodean lokasi standar. Manajemen perubahan menjadi sama pentingnya dengan implementasi teknis-staf gudang yang terbiasa dengan kode lokasi yang telah mereka gunakan selama 20 tahun menolak perubahan format apa pun kemampuan sistemnya.

Pelanggan-menghadap terminaldi konter suku cadang mendapat manfaat dari integrasi ESL. Ketika pelanggan meminta suku cadang, staf konter menanyakan sistem, dan tampilan ESL di lokasi penyimpanan menyala atau menampilkan instruksi pengambilan. Beberapa distributor suku cadang telah menerapkan alur kerja "bawa ke konter" di mana tampilan ESL di lokasi nampan menunjukkan instruksi pengambilan dan nama personel konter, memungkinkan beberapa interaksi layanan pelanggan secara bersamaan dengan identifikasi pengambilan yang jelas.

Operasi kitting dan perakitangunakan ESL untuk memandu pemilihan komponen untuk-perakitan multi-bagian. Kit sistem hidraulik mungkin mencakup pompa, motor, katup, alat kelengkapan, selang, dan cairan-yang masing-masing disimpan di lokasi gudang berbeda. Tampilan ESL di setiap lokasi menunjukkan pesanan kit, jumlah yang dibutuhkan, dan status penyelesaian. Integrasi dengan dokumentasi perakitan menampilkan instruksi kerja beserta identifikasi komponen.

Vendor-inventaris terkelola (VMI)program memanfaatkan ESL untuk berbagi visibilitas. Saat pemasok mengelola tingkat inventaris di lokasi pelanggan, ESL dapat menampilkan status pengisian ulang, tanggal pengiriman masuk, dan ketersediaan stok. Transparansi ini mendukung program manufaktur tepat-tepat waktu-yang memerlukan ketersediaan suku cadang yang andal tanpa investasi inventaris berlebih.

ESL vs. Teknologi Tampilan Alternatif BAGIAN BARU

Pemilihan ESL bukan hanya tentang memilih panel e-kertas terbaik. Ini tentang memilih teknologi tampilan yang tepat untuk aplikasi tersebut.E-kertasbersaing denganTampilan rak LCD, tampilan segmen, dan label kertas tradisional-masing-masing memiliki karakteristik kinerja, struktur biaya, dan sweet spot aplikasi yang berbeda. Analisis berikut memberikan landasan teknis untuk keputusan pemilihan teknologi.

Label Rak Elektronik E-Kertas (EPD).

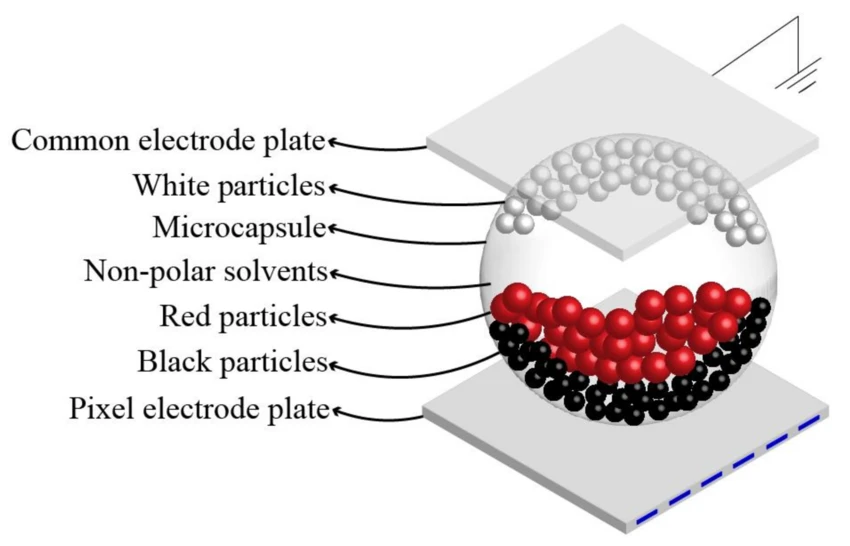

Prinsip operasi: Migrasi partikel elektroforesis dalam suspensi mikrokapsul di bawah pengaruh medan listrik. Bistabil-mempertahankan gambar tanpa daya.

Kekuatan: Konsumsi daya nol saat statis (bistabilitas sebenarnya), keterbacaan cahaya sekitar yang sangat baik, sudut pandang lebar (170 derajat +), tampilan seperti kertas yang terintegrasi secara alami dengan lingkungan ritel, masa pakai baterai multi-tahun dari sel koin, keterbacaan di bawah sinar matahari untuk aplikasi luar ruangan dan kecerahan tinggi.

Keterbatasan: Penyegaran lambat (300-2000 md untuk pembaruan penuh), kemampuan warna terbatas (1-4 warna untuk produk komersial, munculnya warna penuh), artefak berbayang yang memerlukan penyegaran penuh secara berkala, penurunan kinerja suhu dingin, biaya unit awal lebih tinggi dibandingkan alternatif LCD.

Struktur biaya: Menampilkan modul $3-15 tergantung pada ukuran dan kemampuan warna; unit ESL lengkap dengan pengontrol, komunikasi, housing, dan baterai $8-40; infrastruktur (gateway, perangkat lunak manajemen) menambahkan $0,50-2 per label untuk penerapan umum.

Aplikasi yang optimal: Pelabelan ritel-yang berpusat pada harga dengan pembaruan yang jarang (bahan makanan, barang dagangan umum, apotek), lingkungan-suasana hati-cahaya tinggi, penerapan di luar ruangan yang memprioritaskan umur baterai dibandingkan kecepatan pembaruan, aplikasi yang membutuhkan kertas-seperti estetika.

Tampilan Rak LCD

Prinsip operasi: Modulasi cahaya kristal cair dengan lampu latar LED. Membutuhkan daya terus menerus untuk lampu latar; status tampilan tidak dipertahankan tanpa daya.

Kekuatan: Penyegaran cepat (standar 60Hz, cocok untuk video), kemampuan penuh warna dengan jutaan warna, kecerahan tinggi untuk-promosi yang menarik perhatian, kemampuan menampilkan video dan animasi, teknologi matang dengan ekosistem pemasok yang luas.

Keterbatasan: Konsumsi daya terus-menerus (3-15W untuk tampilan tepi rak pada umumnya), kinerja cahaya sekitar yang buruk (penampilan pudar di lingkungan ritel yang terang), keterbatasan sudut pandang (±60 derajat tipikal sebelum perubahan warna), kegagalan lampu latar adalah mode kegagalan yang umum, memerlukan infrastruktur daya kabel.

Struktur biaya: Menampilkan modul $15-50 tergantung ukurannya; rak jaringan lengkap menampilkan $50-200; biaya pemasangan seringkali melebihi biaya perangkat keras karena kebutuhan infrastruktur listrik.

Aplikasi yang optimal: Batas akhir promosi dengan animasi yang menarik perhatian,-tampilan iklan berkemampuan video, kampanye promosi berbatas waktu-, lingkungan dengan pencahayaan terkontrol (interior mal, toko bandara), aplikasi yang infrastruktur listriknya sudah ada.

Tampilan LCD Segmen

Prinsip operasi: Segmen kristal cair sederhana (seperti tampilan kalkulator) yang digerakkan oleh driver segmen khusus. Daya sangat rendah namun terbatas pada-rangkaian karakter yang telah ditentukan sebelumnya.

Kekuatan: Biaya yang sangat rendah ($0,50-2 per tampilan), konsumsi daya yang sangat rendah (microamp untuk tampilan statis), rentang suhu yang lebar, perangkat elektronik yang mudah dikendarai, keandalan yang telah terbukti selama beberapa dekade penerapan.

Keterbatasan: Pola segmen tetap membatasi konten yang dapat ditampilkan (biasanya angka dan karakter terbatas saja), tidak ada kemampuan grafis, pilihan ukuran terbatas, tampilan estetis, setiap karakter memerlukan pola segmen khusus.

Struktur biaya: Menampilkan modul dengan volume di bawah $1; unit tampilan harga lengkap $2-5; biaya infrastruktur minimal.

Aplikasi yang optimal: Tampilan harga numerik murni yang tidak memerlukan fleksibilitas konten, penerapan yang sangat-sensitif terhadap biaya,-aplikasi bervolume tinggi yang memprioritaskan keekonomian unit dibandingkan kemampuan, penerapan di lingkungan yang sulit di mana elektronik canggih menimbulkan risiko keandalan.

Label Kertas (Manual)

Prinsip operasi: Label kertas cetakan dimasukkan ke dalam wadah plastik atau ditempelkan langsung ke tepi rak. Diperbarui secara manual oleh staf toko.

Kekuatan: Biaya teknologi terendah (efektif nol untuk perangkat keras tampilan), fleksibilitas grafis tak terbatas, tidak ada perangkat elektronik yang rusak, tidak ada persyaratan infrastruktur, alur kerja yang familiar bagi staf ritel.

Keterbatasan: Proses pembaruan-yang padat karya (15-30 detik per label untuk staf berpengalaman), rawan kesalahan (perkiraan 5-15% masalah akurasi harga di ritel pada umumnya), biaya bahan habis pakai dan pencetakan, terbatasnya kemampuan untuk melakukan perubahan harga yang cepat, limbah lingkungan dari pembuangan label.

Struktur biaya: Pemegang label masing-masing $0,10-0,50; label kertas masing-masing $0,01-0,05; biaya tenaga kerja dan material yang berkelanjutan biasanya melebihi biaya siklus hidup ESL dalam waktu 2-4 tahun untuk aplikasi dengan frekuensi pembaruan tinggi.

Aplikasi yang optimal: Operasi ritel yang sangat kecil dengan biaya tenaga kerja yang dapat diabaikan (toko-yang dioperasikan oleh pemilik), lingkungan dengan frekuensi pembaruan yang sangat rendah, ritel sementara atau-munculan yang investasi infrastrukturnya tidak dapat dibenarkan, aplikasi yang memerlukan format fisik yang tidak biasa tidak tersedia dalam opsi elektronik.

Kerangka Pemilihan Teknologi

Kriteria pengambilan keputusan untuk pemilihan teknologi tampilan melibatkan beberapa faktor yang harus dipertimbangkan berdasarkan prioritas aplikasi:

Frekuensi pembaruansangat mempengaruhi pemilihan teknologi. Aplikasi dengan pembaruan kurang dari mingguan jarang membenarkan investasi ESL; label kertas tetap ekonomis. Aplikasi dengan pembaruan harian mencapai titik impas ESL dalam 2-3 tahun. Aplikasi dengan banyak pembaruan harian sangat mendukung ekonomi ESL.

Kompleksitas kontenmempengaruhi pilihan teknologi. Tampilan harga numerik murni dapat menggunakan LCD segmen dengan biaya terendah. Harga ditambah teks terbatas (nama produk, harga unit) sesuai dengan e-paper ESL. Konten grafis atau video yang kaya memerlukan LCD meskipun biaya daya lebih tinggi.

Kondisi lingkunganmembatasi pilihan. Cahaya sekitar yang tinggi (luar ruangan, jendela, pencahayaan ritel yang terang) mendukung tampilan reflektif e-kertas. Lingkungan pencahayaan yang terkendali dapat menggunakan LCD secara efektif. Suhu ekstrem (di lemari es, di luar ruangan) memerlukan peringkat panel yang sesuai, apa pun pilihan teknologinya.

Ketersediaan infrastruktur listriksering kali menentukan kelayakan. Lokasi yang tidak memiliki daya listrik atau di mana daya listrik akan sangat mahal pada dasarnya memerlukan ESL bertenaga baterai. Lokasi yang sudah memiliki infrastruktur listrik (di atas-sirkuit pencahayaan rak) dapat mempertimbangkan opsi LCD.

Analisis total biaya kepemilikanharus mempertimbangkan:

Angka-angka ini sangat bervariasi berdasarkan biaya tenaga kerja lokal, frekuensi pembaruan, dan skala penerapan. Penghitungan ini biasanya lebih mengutamakan ESL untuk frekuensi pembaruan di atas 1-2 kali seminggu di pasar tenaga kerja negara maju.

Strategi Penerapan Hibrid

Hanya sedikit pengecer yang menerapkan teknologi tampilan tunggal di semua aplikasi. Strategi hibrid mencocokkan teknologi dengan kebutuhan aplikasi dalam satu lingkungan ritel:

E-kertas untuk harga, LCD untuk promosimenggunakan ESL untuk penetapan harga rutin di seluruh toko sambil menerapkan layar LCD di penutup ujung, area checkout, dan hot spot promosi di mana kemampuan video dan kecerahan tinggi menarik perhatian pelanggan. Pendekatan ini menangkap manfaat efisiensi ESL untuk sebagian besar label sekaligus menjaga fleksibilitas promosi pada hal yang paling penting.

Segmen LCD berdasarkan harga, e-kertas untuk informasimenerapkan tampilan segmen berbiaya rendah untuk harga numerik murni sambil menggunakan tampilan e-kertas yang lebih besar untuk informasi produk terperinci dengan kompleksitas konten yang membenarkan biaya premium. Pendekatan ini meminimalkan biaya untuk-label dasar bervolume tinggi sekaligus memungkinkan tampilan informasi yang kaya dengan nilai pelanggan yang membenarkan investasi.

Pencocokan teknologi-zona suhumenerapkan ESL standar di area ritel sekitar sambil menggunakan-varian suhu yang lebar di zona berpendingin dan berpotensi memilih tampilan segmen yang lebih keras di bagian freezer di mana kinerja kertas-suhu-bersuhu lebar pun menjadi marginal. Pemilihan teknologi mengikuti persyaratan lingkungan daripada menerapkan spesifikasi yang seragam.

Skalakan-infrastruktur yang sesuaimungkin menggunakan ESL dengan infrastruktur jaringan lengkap di penyimpanan{0}}format besar sambil menerapkan tampilan segmen mandiri atau bahkan label kertas di penyimpanan berformat lebih kecil di mana investasi infrastruktur tidak berskala ekonomis. Pemilihan teknologi mempertimbangkan skala penerapan dan persyaratan teknis.

Teknologi yang Sedang Muncul

Riset EPD-Kecepatan Tinggi

Demonstrasi laboratorium telah tercapaiKecepatan refresh 75Hzpada e-panel kertas-mendekati wilayah LCD. Demo di konferensi industri ini benar-benar mengesankan, namun penerapan produksinya masih jauh.

Teknologi pendukung utama meliputiaditif kristal cairyang membius cairan elektroforesis dengan senyawa yang menyebabkan efek aliran balik. Makalah penelitian melaporkan peningkatan kecepatan 2,8× sekaligus mengurangi tegangan berkendara sebesar 50%.Laminasi bidang-film depan-tipismengurangi jarak migrasi partikel.Formulasi nanopartikel barumengoptimalkan karakteristik muatan permukaan dan mengurangi radius hidrodinamik. Danpembelajaran mesin-pembuatan bentuk gelombang yang dioptimalkanberadaptasi secara-waktu nyata untuk menampilkan kondisi negara dan lingkungan.

Teknologi-teknologi ini masih dalam pengembangan. Menentukan produksi produk ESL berdasarkan hasil laboratorium tidak disarankan.

Warna E-Evolusi Kertas

Galeri Tinta E 3teknologi menunjukkan ke mana arah EPD warna. Penyegaran hitam/putih telah turun menjadi350 md, turun dari 2000ms pada generasi sebelumnya. Mode warna cepat muncul500 md. Mode warna standar berjalan750-1000 ms. Mode warna kualitas terbaik masih diperlukan1500 ms.

EPD berwarna sedang bertransisi dari "hampir tidak dapat digunakan" menjadi "dapat digunakan secara praktis" untuk aplikasi tertentu. Harapkan peningkatan yang berkelanjutan, tetapi monokrom akan mempertahankan keunggulan kecepatan dan kekuatan tanpa batas karena perbedaan fisika partikel yang mendasar.

Spesifikasi Kinerja untuk Desain Sistem

Spesifikasi Minimum yang Layak

Untuk pelabelan rak ritel umum, angka-angka berikut mewakili lantai:

Segarkan waktuharus mencapai 2000 md atau lebih baik untuk mode global, 500 md atau lebih baik untuk mode parsial.Rasio kontrasperlu melebihi 8:1.Resolusiharus mencapai setidaknya 100 DPI.Sudut pandangharus menjangkau 170 derajat atau lebih lebar.Kisaran suhu pengoperasianharus mencakup 0 derajat hingga 40 derajat.Daya tahan bateraiharus melebihi 5 tahun dengan 2 pembaruan per hari.

Spesifikasi yang Ditingkatkan

Untuk aplikasi yang menuntut-pembaruan yang sering, penyimpanan dingin, konten promosi-spesifikasi diperketat:

Segarkan waktuharus mencapai 1000 md untuk global, 300 md untuk parsial.Rasio kontrasharus melebihi 12:1.Resolusiharus mencapai 120 DPI atau lebih tinggi.Kemampuan warna(3-4 warna) menjadi relevan.Kisaran suhu pengoperasianharus menjangkau -25 derajat hingga 50 derajat.Daya tahan bateraiharus melebihi 3 tahun dengan 4 pembaruan per hari.

Validasi Spesifikasi

Spesifikasi vendor harus diverifikasi dalam kondisi realistis. Ini bukan opsional-kesenjangan signifikan antara klaim lembar data dan kinerja produksi telah ditemukan.

Uji waktu penyegaran pada suhu pengoperasian minimum dan maksimum, bukan hanya suhu ruangan. Konfirmasikan rasio kontras dalam kondisi pencahayaan toko sebenarnya, bukan pencahayaan laboratorium. Validasi proyeksi masa pakai baterai dengan frekuensi pembaruan yang diinginkan dan jenis konten-proyeksi vendor biasanya mengasumsikan-skenario kasus terbaik. Verifikasi latensi pembaruan tingkat sistem-dengan jumlah label target untuk memastikan arsitektur jaringan berskala tepat.

Mencocokkan Teknologi dengan Aplikasi

Pemilihan teknologi label rak elektronik pada akhirnya bergantung pada kemampuan yang sesuai dengan kebutuhan. Fisika tampilan elektroforesis menetapkan batasan yang tegas-kecepatan penyegaran, sensitivitas suhu, perilaku ghosting-yang tidak dapat dilampaui oleh pengoptimalan sebanyak apa pun. Memahami batasan-batasan ini memungkinkan desain sistem yang realistis dan pemilihan teknologi yang tepat.

Untuk penerapan yang batasannya sesuai dengan aplikasi-frekuensi pembaruan sedang, pengoperasian suhu sekitar,-konten yang berfokus pada harga-ESL memberikan nilai menarik melalui penghapusan tenaga kerja, peningkatan akurasi harga, dan fleksibilitas operasional. Untuk aplikasi yang menentang keterbatasan ESL-pembaruan frekuensi tinggi, suhu ekstrem, konten media kaya-teknologi alternatif atau pendekatan hibrid mungkin terbukti lebih tepat.

Teknologi terus berkembang. Kecepatan penyegaran meningkat secara bertahap. Kemampuan warna berkembang. Kisaran suhu melebar. Namun fisika fundamentalnya tetap ada. Penerapan ESL yang berhasil memerlukan upaya dalam batasan ini, bukan berpura-pura bahwa batasan tersebut tidak ada.
