Kegagalan ini memiliki pola, dan sebagian besar dapat didiagnosis dalam waktu 30 menit atau kurang. Panduan ini disusun berdasarkan cara kerja pemecahan masalah: mulai dari apa yang dapat Anda lihat di layar, lalu berjalan mundur ke penyebabnya. Apakah Anda mempertahankanlayar tampilan LCD komersialdi ritel, menjalankan panel di kios umum, atau men-debug perangkat keras tertanam selama pengembangan, proses diagnostiknya sama.
Referensi Gejala Cepat
Gunakan tabel ini sebagai filter pertama Anda. Berbagai penyebab dapat menimbulkan gejala yang sama, jadi perlakukan hal tersebut sebagai arah awal, bukan jawaban akhir.
| Gejala | Kemungkinan Besar Penyebabnya | Tindakan Pertama |
|---|---|---|
| Layar benar-benar gelap, tidak ada lampu latar | Listrik padam atau sekring putus | Ukur tegangan input pada pin modul |
| Layar menyala tetapi sangat redup | Degradasi lampu latar atau rangkaian LED yang gagal | Uji sirkuit lampu latar secara mandiri |
| Gambar samar hanya terlihat dengan senter | Kegagalan lampu latar - panel itu sendiri berfungsi | Periksa strip LED dan sirkuit driver |
| Tampilan berkedip atau berkedip | Kabel pita longgar atau tegangan suplai tidak stabil | Pasang kembali semua konektor; periksa riak pasokan |
| Garis vertikal atau horizontal melintasi layar | Substrat retak atau kesalahan IC driver | Inspeksi visual; tukar papan pengemudi |
| Karakter diacak atau hilang | Ketidakcocokan protokol atau bug firmware | Verifikasi pengaturan komunikasi terhadap lembar data |
| Layar putih tanpa konten | Kegagalan inisialisasi atau kehilangan sinyal | Periksa konfigurasi protokol; konfirmasi waktu reset |
| Gambar berbayang terus-menerus atau-terbakar | Gambar statis pada panel penuaan terlalu lama | Siklus daya; jalankan pixel-segarkan pola pengujian |
| Input sentuh tidak terdaftar | Kabel sentuh rusak atau firmware rusak | Periksa kabel pita; ulang-pengontrol flash sentuh |
| Reset acak atau perputaran daya | Lonjakan tegangan atau kapasitas arus tidak mencukupi | Ukur suplai dengan osiloskop; tambahkan perlindungan lonjakan arus |
Apa Sebenarnya Penyebab Kegagalan Modul LCD?
Degradasi Cahaya Latar
Lampu latar adalah kegagalan-komponen tunggal yang paling umum dalam modul LCD. Rangkaian LED meredup secara bertahap selama masa operasionalnya - produsen memenuhi syarat untuk menolak produk tersebutStandar uji keandalan semikonduktor JEDEC, dan masa pakai yang dinilai sangat bervariasi antara panel-tingkat konsumen dan-tingkat industri. Selalu mengacu pada lembar data spesifik modul Anda untuk mengetahui masa pakainya berdasarkan kondisi pengoperasian Anda, bukan angka industri yang umum.
Layar dengan lampu latar yang rusak masih lolos pemeriksaan kelistrikan. Panel berfungsi - hanya saja tidak dapat menghasilkan gambar yang dapat dibaca dalam cahaya sekitar normal. Jika layar terlihat dapat diterima di ruangan redup namun hampir tidak terlihat di bawah pencahayaan kantor yang terang atau di luar ruangan, lampu latar adalah hal pertama yang harus diuji.
⚠️ Kesalahan umum:mengkompensasi peredupan lampu latar dengan mendorong kecerahan ke maksimum. Hal ini mempercepat keausan LED dan memperpendek sisa masa pakai komponen yang sudah-terdegradasi. Memilih perangkat keras dengan ruang kecerahan yang sesuai sejak awal akan menghindari masalah sepenuhnya - lihat apa yang membedakannyamodul LCD kelas-komersialdari-alternatif tingkat konsumen.
Masalah Konektor dan Kabel
Kabel pita, konektor zebra, dan sambungan solder rusak akibat getaran, siklus termal, dan kelenturan berulang. Mode kegagalan hampir selalu terputus-putus: berkedip pada orientasi tertentu, segmen tampilan terjatuh karena getaran, atau layar berfungsi saat startup tetapi gagal pada suhu pengoperasian. Memasang kembali setiap konektor sebelum memesan suku cadang menyelesaikan sebagian besar keluhan lapangan tanpa biaya.
Stres Lingkungan
Dingin memperlambat respons kristal cair; panas mempercepat penuaan polarizer dan delaminasi perekat; kelembapan merusak elektroda dari dalam, menghasilkan segmen tampilan yang hilang dan memburuk secara bertahap selama berminggu-minggu. Selalu tentukan kondisi-kasus terburuk, bukan kondisi rata-rata. Untuk aplikasi di lingkungan yang menuntut,solusi layar LCD terintegrasi dengan peringkat lingkungan yang sesuailayak dievaluasi sebelum penerapan, bukan setelah kegagalan lapangan.
⚠️ Kesalahan umum:menguji tampilan dalam kondisi lab dan berasumsi tampilan tersebut akan berfungsi sama di luar ruangan, di gudang dingin, atau di dekat sumber kelembapan - tanpa memverifikasi bahwa kelas IP dan rentang suhu yang dinilai modul benar-benar cocok dengan lingkungan penerapan.
Masalah Catu Daya dan Kesalahan Pengemudi
Lonjakan tegangan langsung menyebabkan kerusakan IC driver. Riak pasokan - Gangguan AC pada rel DC - menyebabkan kerusakan kumulatif yang lebih halus: penyetelan ulang secara acak, gangguan gambar, dan masa pakai LED yang lebih pendek. Konsultasikan lembar data modul Anda untuk tegangan riak maksimum yang diijinkan; tidak ada ambang batas universal yang berlaku di semua jenis panel.
Bug firmware dan ketidakcocokan protokol adalah kategori terpisah yang secara meyakinkan meniru kegagalan perangkat keras. Layar putih atau keluaran acak setelah pertukaran papan atau pembaruan perangkat lunak sering kali merupakan kesalahan konfigurasi, bukan panel yang rusak. Perbedaan ini penting ketikamembandingkan format layar bilah LCD dan LED- teknologi yang berbeda memiliki perilaku protokol dan tanda kesalahan yang berbeda.
Enam-Proses Diagnostik Langkah
Selesaikan ini secara berurutan. Hentikan segera setelah Anda mengidentifikasi kesalahan - pertukaran yang tidak perlu membuang-buang waktu dan memperkenalkan variabel baru.
Langkah 1 - Inspeksi visual sebelum-menyalakan.Carilah retakan, pengembunan di belakang panel, bekas terbakar pada PCB, dan kabel pita yang tergeser atau tertekuk. Jika Anda menemukan kerusakan fisik, jangan gunakan tenaga. Sambungan pendek dapat menyebabkan kerusakan berjenjang yang jauh lebih mahal dibandingkan gangguan aslinya.
Langkah 2 - Verifikasi tegangan input.Gunakan multimeter pada pin input daya modul. Tegangan pengenal umum untuk panel TFT adalah 3,3V, 5V, atau 12V - periksa lembar data Anda. Pembacaan lebih dari 5% di luar spesifikasi memerlukan penyelidikan. Untuk kesalahan yang terputus-putus, tambahkan osiloskop untuk memeriksa riak pasokan terhadap spesifikasi lembar data yang diijinkan.
Langkah 3 - Pisahkan lampu latar.Di ruangan yang redup, sorotkan senter ke permukaan panel secara miring. Jika Anda dapat melihat gambar yang samar-samar, berarti panel berfungsi dan hanya lampu latar yang mati. Pengujian tunggal ini menghilangkan separuh pohon diagnostik dalam waktu kurang dari 10 detik - dan berfungsi dengan baikbar-memformat tampilan LCDseperti pada panel persegi panjang standar.
Langkah 4 - Tukar kabel dan papan secara metodis.Muat pola pengujian-yang diketahui baik. Ganti kabel pita dengan unit kerja yang terverifikasi. Jika kesalahan terjadi pada kabel, berarti kabelnya yang bermasalah. Jika tetap berada di papan, papan berikutnya. Gantilah komponen yang paling murah dan paling mudah diakses terlebih dahulu.
Langkah 5 - Periksa protokol komunikasi.Layar putih atau keluaran kacau setelah pertukaran papan hampir selalu merupakan kesalahan konfigurasi. Verifikasi baud rate (UART), mode SPI (CPOL/CPHA), atau alamat I2C terhadap lembar data. Langkah ini menemukan kesalahan yang tidak proporsionallingkungan tampilan kiosdimana modul diganti di lapangan, seringkali dari dokumentasi yang tidak lengkap.
Langkah 6 - Replikasi kondisi lapangan di bangku cadangan.Layar yang berfungsi di lab tetapi gagal dalam penerapannya hampir selalu memiliki akar penyebab termal atau getaran. Konektor yang marginal pada 22 derajat dapat terbuka sepenuhnya pada 55 derajat. Terapkan panas terkontrol selama pengujian bangku - kesalahan yang muncul di atas suhu tertentu mengidentifikasi ekspansi termal sebagai mekanismenya secara langsung.
Perbaiki atau Ganti? Kerangka Keputusan
Perbaikan masuk akal bilakesalahannya terletak pada satu komponen yang dapat diganti - kabel, rangkaian lampu latar, pembaruan firmware - modul adalah bagian dari sistem yang memerlukan waktu henti atau desain ulang yang signifikan untuk mencari penggantinya, dan biaya perbaikannya jelas lebih murah dibandingkan unit baru.
Penggantian lebih masuk akal bilabeberapa gejala muncul secara bersamaan. Lampu latar redup, keausan konektor, dan gambar berbayang yang muncul bersamaan merupakan indikator yang dapat diandalkan mengenai akhir masa pakai, bukan satu kesalahan pun yang dapat diperbaiki. Penggantian juga masuk akal bila modul saat ini menawarkan spesifikasi yang lebih baik - kecerahan lebih tinggi, suhu pengoperasian lebih luas, perlindungan masuknya lebih baik - yang akan mengurangi beban pemeliharaan di masa mendatang.
Sebelum berkomitmen pada salah satu jalur, kerjakan lima pertanyaan berikut:
- Apakah ini kegagalan pertama unit ini, atau pernahkah gagal sebelumnya?
- Apakah kesalahan hanya terjadi pada satu komponen yang dapat diganti?
- Apakah total biaya perbaikan - suku cadang, tenaga kerja, dan waktu henti - tetap berada di bawah biaya penggantian?
- Akankah unit yang diperbaiki secara realistis bertahan selama sisa kebutuhan layanan sistem?
- Apakah pengganti saat ini menawarkan spesifikasi yang jauh lebih baik untuk aplikasi ini?
Jika tiga atau lebih jawaban mendukung penggantian, itu biasanya merupakan jalur yang lebih jelas. Jelajahi selengkapnyarangkaian produkatauberbicara dengan seorang spesialistentang sumber. Untuk konteks ritel dan signage,konfigurasi LCD khusus untuk signage ritelsering kali memberikan-keekonomian jangka panjang yang lebih baik daripada pertukaran-untuk-sejenis secara langsung.
Pemeliharaan Pencegahan
- Pengendalian lingkungan:Terapkan dalam kisaran suhu dan kelembapan yang ditetapkan modul, menggunakan-kondisi terburuk untuk perencanaan. Di lingkungan-kelembaban tinggi, penutup tertutup dengan peringkat IP terverifikasi merupakan persyaratan, bukan tindakan pencegahan.
- Manajemen daya:Gunakan persediaan teregulasi dengan perlindungan lonjakan perangkat keras. Hindari menyalakan lampu latar terus menerus pada kecerahan maksimum - kontrol kecerahan adaptif mengurangi keausan LED tanpa dampak nyata pada kegunaan.
- Inspeksi terjadwal:Bulanan - periksa dudukan konektor dan cari kondensasi. Setiap triwulan - jalankan pola uji diagnostik dan verifikasi tegangan suplai di bawah beban. Setiap tahun - periksa riak pasokan dan periksa lapisan optik untuk mengetahui adanya delaminasi atau penuaan polarizer.

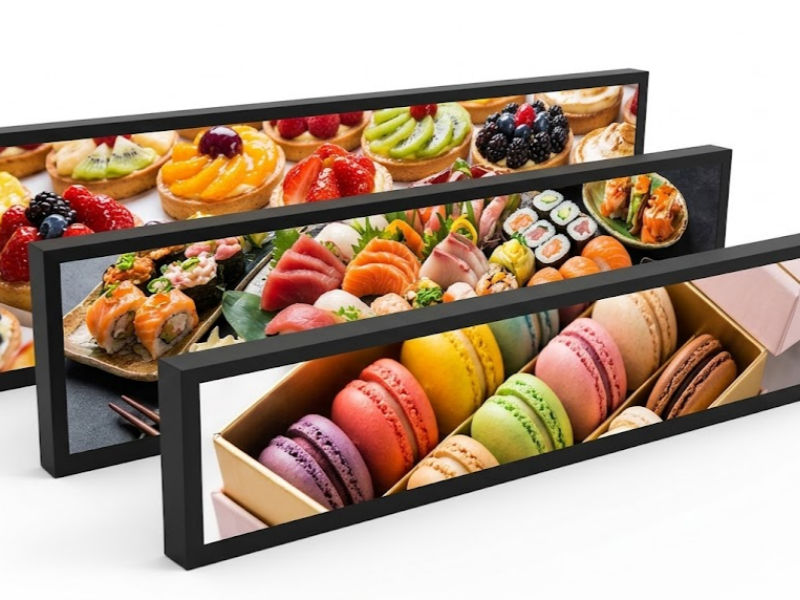

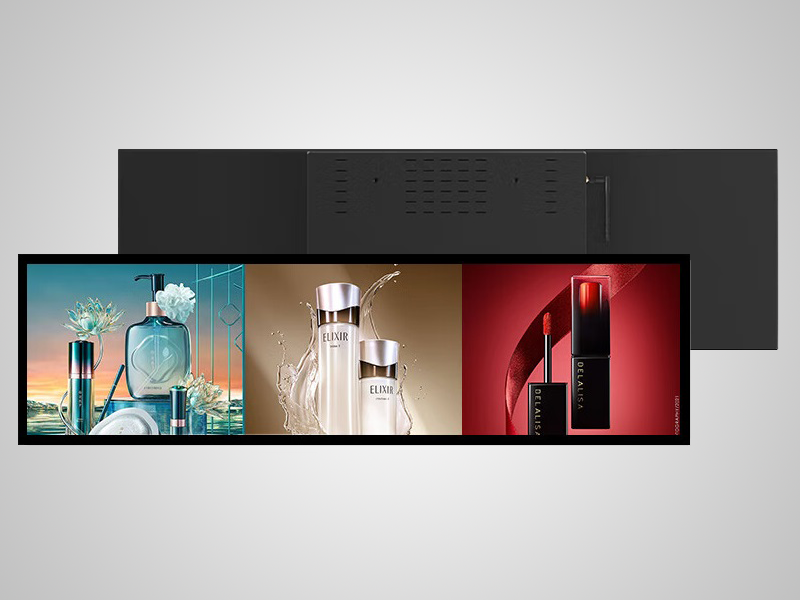

Untukterminal layanan mandiri-penerapan yang berjalan terus-menerus di lingkungan-lalu lintas tinggi, pemeriksaan triwulanan adalah-aktivitas pemeliharaan tunggal yang bernilai tertinggi.Layar LCD membentang yang digunakan di lingkungan supermarketmenghadapi paparan khusus terhadap kelembapan dan bahan kimia pembersih yang mungkin tidak sepenuhnya diatasi oleh jadwal perawatan standar.
Pertanyaan yang Sering Diajukan
LCD saya menampilkan layar putih - apakah panelnya rusak?
Belum tentu. Layar putih lebih sering disebabkan oleh kegagalan komunikasi atau inisialisasi daripada kerusakan fisik. Verifikasi konfigurasi protokol - baud rate, mode SPI, atau alamat I2C - terhadap lembar data modul. Hal ini terutama relevan setelah pembaruan firmware atau pertukaran board di mana pengaturan mungkin tidak ditransfer dengan benar.
Bagaimana cara mengetahui apakah lampu latar atau panel LCD rusak?
Sorotkan senter ke permukaan layar secara miring di ruangan redup. Jika Anda melihat gambar samar, berarti panel menghasilkan keluaran dengan benar dan hanya lampu latar yang rusak. Tidak ada gambar sama sekali di bawah senter berarti kesalahannya ada pada panel, papan pengemudi, atau jalur sinyal di antara keduanya.
Apakah tampilan yang berkedip-kedip dapat diperbaiki tanpa mengganti modul?
Dalam kebanyakan kasus, ya. Berkedip paling sering disebabkan oleh kabel pita yang longgar, sambungan solder marginal, atau riak pasokan yang berlebihan. Memasang kembali konektor dan memverifikasi stabilitas tegangan suplai di bawah beban menyelesaikan sebagian besar keluhan kedipan sebelum penggantian komponen diperlukan.
Apakah aman untuk menghidupkan layar yang terkena kelembapan?
Tidak. Biarkan modul mengering sepenuhnya di-lingkungan dengan kelembapan rendah sebelum menggunakan daya. Menghidupkan layar dalam keadaan basah berisiko menimbulkan korosi elektroda dan korsleting yang dapat merusak panel secara permanen.
Mengapa tampilan saya berfungsi di bangku cadangan tetapi gagal di lapangan?
Kegagalan bidang yang terputus-putus-hampir selalu disebabkan oleh ekspansi termal pada suhu pengoperasian, intermiten konektor yang disebabkan oleh getaran, atau kondensasi selama pengaktifan. Replikasi lingkungan penerapan aktual - suhu, getaran, kelembapan - selama pengujian bench. Untuk panduan dalam memilih perangkat keras yang menangani kondisi yang menuntut secara lebih konsisten,ikhtisar opsi-tampilan LCD berkinerja tinggi inimencakup perbedaan spesifikasi yang paling penting.
Kesimpulan
Kegagalan modul LCD dapat dibaca setelah Anda mengetahui apa yang harus dicari. Panel gelap, layar berkedip-kedip, keluaran kacau - masing-masing memetakan ke daftar kemungkinan penyebab yang dapat dikelola, dan proses diagnostik terstruktur menemukan kesalahan sebenarnya lebih cepat daripada mengganti komponen secara acak. Proses yang sama juga memberi tahu Anda dengan jelas kapan perbaikan telah berjalan dan penggantian adalah jawaban yang tepat.
